Håndhjul er nyttige værktøjer til forskellige applikationer på tværs af brancher. Selvom de er vidt brugt, kan forskellige applikationer kræve meget forskellige håndhjul. For eksempel er et håndhjul, der bruges til et tungt stykke maskiner i et hårdt miljø, muligvis ikke det samme håndhjul, der bruges til en lille symaskine i et normalt miljø. Med andre ord er det vigtigt at vælge det rigtige værktøj til det rigtige job.
HåndhjulDefinition- Kort sagt, håndhjul er kontrolkomponenter, der består af et hjul, der styres af en hånd. Maskinhåndhjul er designet til justering og klemme via en roterende mekanisme og bruges ofte til at justere ventiler, presser og maskinkomponenter.
Maskindesignere, mekaniske ingeniører, vedligeholdelsesarbejdere og adskillige andre tekniske fagfolk anerkender vigtigheden af tunge industrielle håndhjul til mange applikationer. Det er ikke kun vigtigt at genkende, hvornår der er behov for et håndhjul, men hvilken type håndhjul passer bedst til applikationen. Valg af det rigtige håndhjul er afgørende, da komponenten vil have en direkte effekt på nøjagtighed, operationel ydeevne og den generelle sikkerhed.
For at hjælpe med at vælge det rigtige maskinehåndhjul, vil vi se nærmere på:
1.Handwheel -funktioner, størrelser, materialer og stilarter
2.Handle vs No Handle Handwheels
4. Håndhjulforberedelse: Boringer, Keyways og Broaching
5. Relaterede produkter og tilbehør
6. Håndhjulstandarder og producenter
Håndhjulsfunktioner, størrelser, materialer og stilarter
Formålet med et håndhjul er at gennemføre en ønsket funktion eller opgave, og disse funktioner varierer baseret på hver applikation. De to mest almindelige funktioner i et maskinhåndhjul inkluderer justeringsventiler og justering af maskiner. Ventiljustering involverer håndhjulbevægelse til enten at åbne eller lukke en ventil, der styrer strømmen af stof (væske eller luft). Maskinerjusteringer involverer håndhjulbevægelse for at foretage præcise ændringer eller justeringer.
Med denne variation i den ønskede funktion er der mange forskelligeStørrelser, MaterialerogStilarteraf håndhjul, der passer til hver applikation.
Håndhjulstørrelser
Håndhjul med små diameter: Brugt i applikationer, der kræver meget lidt kraft og kan normalt kontrolleres med fingre eller en hånd. Håndhjul med små diameter er ofte lavet af lettere vægtmateriale såsom plast.
Håndhjul med stor diameter: Brugt i applikationer, der kræver tungere kraft. Håndhjul med stor diameter er ofte lavet af et stærkere materiale såsom støbejern.
Håndhjulsmaterialer
Støbejern Håndhjul er et godt valg for funktioner, der kræver høj styrke og holdbarhed. De er resistente over for deformation og fås i krom og andre finish, men er tunge, hvis vægt er en faktor.
AluminiumHåndhjul er lettere end deres støbejernsmæssige kolleger og mere modstandsdygtige over for oxidation (rust). Hvis der er behov for elektrisk eller termisk ledningsevne, kan aluminium være en god mulighed.
Plast Håndhjul er holdbare og kan modstå opløsningsmidler, olier, fedt og andre kemikalier. Støbningsmuligheder kan omfatte greb og kamme, der forbedrer operatør gearing og effektivitet, selv når du bærer handsker. Plast har generelt flere farver og teksturvalg sammenlignet med metaller.
DuroplasticHåndhjul inkluderer glas- eller nylonfiberforstærkning for at forbedre styrke og holdbarhed.
Rustfrit stålHåndhjul kan være effektive til applikationer, der kræver alkali og anden kemisk modstand. Støbning af ændringer kan omfatte drejende håndtag, greb og andre designmuligheder.
StålHåndhjul kan, selvom mindre korrosionsbestandige end rustfrie stål, være god højstyrke og højtryksvalg.
Håndhjulstilarter
Mange overvejelser er relevante, når man sammenligner de forskellige typer håndhjulstilarter. Disse overvejelser inkluderer, men er ikke begrænset til; Størrelse på jobbet, anvendte kræfter, tilgangsvinkel, sanitetsbehov, æstetisk udseende osv. Nedenfor diskuterer vi de typer håndhjulstilarter og tilbyder praktiske overvejelser af hver:
Talt Håndhjul er ofte lettere end faste, fladsko-håndhjul og kan håndtere krav med højt drejningsmoment, især i større størrelser. Da eger er åbne designs, kan de betragtes som potentielle klemmepunkter, hvis sikkerhedskravene er strenge.
FladHåndhjul er solide strukturer, der kan fungere som en drejeknap eller krumtap ud over et hjul.
DishedHåndhjul kaldes så, fordi den ydre diameter udlignes til funktionelle eller æstetiske formål. De kan tales eller solide.
SikkerhedskoblingHåndhjul inkluderer en koblingsmekanisme, der forhindrer håndhjulet i at rotere med dornen, mens maskinen fungerer, og beskytter operatøren. Afhængigt af designet frigøres koblingen til at skubbe håndhjulet til dornen (eller trække håndhjulet) koblingen til at foretage justeringer.
EMW og IR monospokedHåndhjul har en U-formet åbning for adgang til det aksiale og for at forhindre fingre i at glide.
Håndter vs ingen håndtagshåndhjul
Nogle applikationer kræver et håndhjul uden et håndtag, når der er behov for mere et rattets bevægelse, mens situationer med højere drejningsmoment kan kræve et håndtag for lettere drift. Håndtag kan være metal- eller plastik, roterende eller ikke-revolverende, maskine-threaded eller press-pasform og kan designes til komfortable greb med bare hænder eller handsker. En ergonomisk overvejelse at huske på er, at håndtaget af naturen er en fremspring og kan defineres som en sikkerhedsfare i nogle miljøer. Én mulighed for at tackle dette er foldet eller "sikkerhed" -håndtaget, der foldes ind i håndhjulets krop efter brug. Nedenfor diskuterer vi de tilgængelige typer håndteringstilarter og tilbyder praktiske overvejelser af hver:

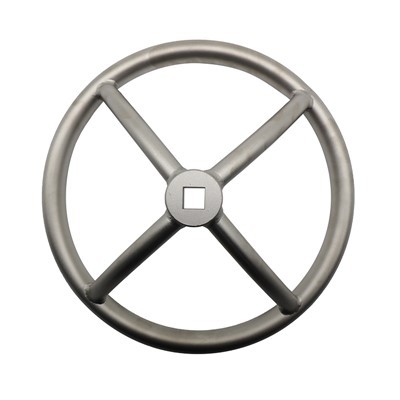

No-Handle-håndhjul: Ideel til applikationer, der kræver et forslag, der ligner et ratt.
Foldede håndhjul:Der er to hovedtyper af fold-away-håndtag, automatisk og manuel.
Automatiske fold-away-håndtager låst på plads, når operatøren trækker den op og skubber aksialt mod håndhjulet. Når operatøren er færdig med brug, låser håndtaget op og vender tilbage til hulrummet.
Manuelle foldede håndtag bruges ved at trække op på håndtaget for at låse det på plads og skubbe håndtag tilbage i hulrummet, når det er afsluttet.
Revolvende håndtagshåndhjul:Ideel til små håndhjul, hvor kontrol er påkrævet og momentkravet er lavt.
Fingergreb håndhjul: Disse håndhjul har rillet kanter på det ydre eller indre hjulomkast og bruges til ekstra kontrol og greb. Er ofte tilgængelige med og uden et håndtag.
Hub stilarter
Da håndhjul normalt drejer i begge retninger, dikterer ordentlig afbalancering, at de er monteret på skaftet, og de drejer ved deres centrale knudepunkt. Når du vælger et håndhjul, er det vigtigt at huske på, at håndhjul kan være nødvendigt at fjerne og geninstalleres, når servicemaskiner. Nogle knudepunkter presses på plads på skaft splines, nogle er gevind for at blive skruet på plads, og nogle kan svejses. Navet til det valgte håndhjul er en meget vigtig variabel, når man vælger et håndhjul til at komplimentere forskellige maskiner. Hub -stilarter inkluderer:
Firkantet hub håndhjul
Hex Hub håndhjul
Halvcirkel hub håndhjul
Skrue sæt hub håndhjul
Forberedelse af håndhjul: Bores, Keyways og Broaching
Boringer
En boring er hullet, der findes i midten af håndhjulet. Traditionelt er boringer et simpelt hul, der går lige gennem håndhjulet. Boringshuller er designet på mange måder for at tillade, at håndhjul kan tages af og sættes på, efter behov til forskellige applikationer. Håndhjul skal være i stand til at blive taget af, men de skal også låses på for at blive med succes. Vi har inkluderet de almindelige boringsdesign nedenfor:
Hexagonal boring med sæt skrue
Halv kvadrataksel med sæt skrue
Konisk skaft med låsebolt
Gevindskaft med låsebolt
Tryk på fit -skaftet
Splined skaft
Keyway Fit Shaft
Keyways
Bearbejdning af en keyway eller at have keyways inkluderet på dine håndhjul kan være en nyttig funktion. I maskinteknik forbinder en nøgle et roterende maskineelement til en skaft. Nøglen forhindrer relativ rotation mellem de to dele og muliggør transmission af drejningsmoment. For at en nøgle skal fungere, skal skaftet og det roterende maskineelement have en keyway og en KeySeat, som er en slot og en lomme, hvor nøglen passer. Kort sagt placeres håndhjulet på skaftet, og nøglen skubbes ind i dens slot, den består for at låse den på plads. Vi har inkluderet de fælles keyway -typer nedenfor:
Keder hul
Keder hul med Keyway
Keder hul med setscrew -hul over Keyway
Keder hul med setscrew -hul
Keder hul med 2 sætskruerhuller ved 90 grader
Broaching
Håndhjulsbroaching bruges primært til at skære firkantede interne hovedveje. En specifik broach, bøsning og guide bruges til hver given tastaturstværsnit, hvilket gør denne proces dyrere end de fleste alternativer, såsom fræsning. Det kan dog producere den mest nøjagtige keyway ud af alle processer.
Bemærk: Du vil finde mange håndhjuludbydere, der sender deres produkter uafsluttet for kunderne at maskine sig selv eller finde andre måder at ændre på, hvilket kan påvirke kvalitet og ydeevne og tilføje omkostninger.
Hangzhou Xiaoshan Chuangye MetalForsyningen vil arbejde sammen med dig for at sikre det bedste produkt til din applikation, dette inkluderer tilvejebringelse af yderligere bearbejdning, boring, tapping, støbning og efterbehandlingsmuligheder.
Relaterede produkter og tilbehør
Ofte er der behov for yderligere komponenter for at øge sikkerheden, effektiviteten og brugervenligheden.
LejerMellem håndhjulet og dets skaft kan give en glattere bevægelse og give yderligere stabilitet og kontrol.
PositionsindikatorerHar gearsæt drevet af skaftet, der kan regulere afstand mellem ruller, åbne og tætte ventiler og ellers tælle og overvåge rotationsbevægelsesanvendelser.
GradueringsringeKan monteres til håndhjul til præcis position, der indikerer. Andre positionsindikerende håndhjul har opkald eller andre ansigter for nøjagtigt at vise placeringen af en kontrolaksel og gøre det muligt for operatøren at vende tilbage til disse nøjagtige indstillinger uden gætteri.
KrumtaphåndtagTilføjet til et håndhjul gør det muligt at spundet hjulet med en hurtigere hastighed. Dette skyldes stigningen i den udøvede kraft.
Greb
Parallelle skafttaster
Håndhjulsstandarder og producenter
Afhængig af din ansøgning (og din placering) findes industristandarder i forhold til design og drift af håndhjul og kan give meget nyttige oplysninger:
DeAmerican National Standards Institute (ANSI)Etablerer og giver standarder for industrien i USA. Mange af disse er sikkerhedsrelaterede, især hvor etiketter og tegn vedrører i forhold til manuelle kontroller og maskiner.
Mil H -9859er en militær specifikation, der dækker kommercielle håndhjul, der er tre inches i diameter eller større, designet til at overføre manuel strøm til en skaft. Det gælder for kontrahering for Department of Defense (DOD) og alle dets afdelinger og agenturer.
GostHenviser til et sæt tekniske standarder, der vedligeholdes af det euro-asiatiske råd for standardisering, metrologi og certificering (EASC), en regional standardorganisation, der opererer i regi af Commonwealth of Independent States (CIS). GOST 31.0101.01 inkluderer generelle specifikationer for håndhjul samt håndtag og håndtag. GOST 21752 beskriver generelle ergonomiske krav til håndhjul.
MSS SP -91-2009er en standard udstedt af Producent Standardization Society of Valves and Fittings Industry beliggende i Wien, Virginia, vedrørende retningslinjer for manuel betjening af ventiler. Det er nyttigt til størrelse af håndhjul til ventildrift.
DeHuman Factors and Ergonomics Society (HFES)(hfes.org) er en rig ressource af ergonomi og menneskelige faktorer koncepter såsom overvejelser om menneskelig styrke, tilgangsvinkel, anvendte kræfter og andre spørgsmål relateret til menneskelig og endda automatiseret drift af udstyr.
DeOccupational Safety and Health Administration (OSHA)er en filial af det amerikanske arbejdsministerium. Meget information i forhold til sikker industriel maskindesign kan fås fra denne organisation.
Ledende indenlandske og internationale håndhjulsproducenter inkludererHangzhou Xiaoshan Chuangye Metal Processing Co., Ltd., Elesa, Flair Industries, JW Winco, Jergens, Kipp og Valtra.
