Inden for mekanisk drifthåndhjuler den vigtigste grænseflade mellem mennesker og maskiner. Uanset om det er den fine fodring under maskinværktøjsbehandling eller drejningsmomenttransmission under ventilåbning og lukning, konverterer håndhjulet arbejdskraft til præcis lineær eller rotationsbevægelse gennem smart mekanisk design. Denne tilsyneladende enkle cirkulære komponent indeholder faktisk flere mekaniske principper, såsom gearoverførsel, grebsprincip, friktionsmekanik osv. Denne artikel vil analysere, hvordan håndhjulet kan opnå "præcis kontrol af manuel drift" fra dimensionerne af strukturel sammensætning, transmissionsmekanisme, mekaniske egenskaber, applikationsscenarier osv., Kombineret med industrielle tilfælde og designspecifikationer, til at give principel-niveau-niveau cognition til mekaniske ingeniører og udstyr.
Indholdsfortegnelse
1. Grundlæggende struktur af håndhjul: Samarbejdsdesign fra kant til skaft
2. Transmissionsprincip: Bevægelseskonvertering fra rotation til lineær bevægelse
3. Mekaniske egenskaber: Matematisk model for driftskraft og drejningsmoment
4. principforskelle i typiske applikationsscenarier
5. Nøglepunkter for design og fremstilling: Fuld processtyring fra materialer til præcision
6. Industristendenser: Intelligente og humaniserede teknologiopgraderinger
1. Grundlæggende struktur af håndhjul: Samarbejdsdesign fra kant til skaft
1. RIM: "Første kontaktoverflade" af friktion
RIM er den driftskerne i håndhjulet, og dens design følger princippet om at maksimere friktion:
Overfladetekstur: Almindelig knurling (lige/nettestekstur), konvekse punkter, riller. For eksempel vedtager et værktøjsværktøjshåndhjul {{0}}. 8mm dyb nettestekstur, friktionskoefficienten øges fra 0. 3 til 0,6, og glidhastigheden reduceres med 40%, når der fungerer med våde hænder;
Valg af diameter: Diameteren på generelle håndhjul er for det meste 100-300 mm, for lille (<80mm) will increase the operating force, too large (>400 mm) tager plads. Den store diameter på et ventilhåndhjul kræver, at arbejdstagerne bøjes over for at fungere, hvilket reducerer effektiviteten med 25%.
2. eger/eger: Balance mellem styrke og lethed
Antallet af eger er normalt 3-6 efter princippet om mekanisk støtte:

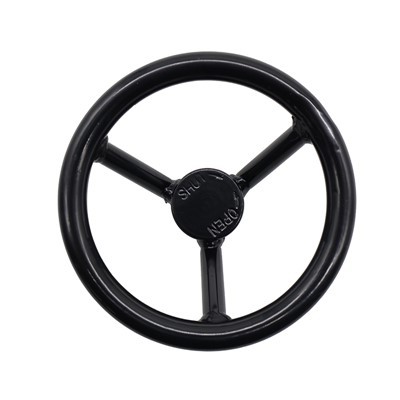

Trekantede eger: 3 eger danner en stabil struktur, der er egnet til lette belastningsscenarier (såsom instrumentjusteringshåndhjul);
Ovale eger: 6 eger spreder stress. Et tungt maskinværktøjshåndhjul vedtager en 6- talte design, og belastningsmomentet øges fra 50n ・ m til 120n ・ m, og deformationen reduceres med 30%.
3. Hub og skafthul: "Stiv interface" til drejningsmomenttransmission
Huben forbinder hjulkanten og skafthullet, og nøglen ligger i koaksialitetskontrol:
Keyway Design: Almindelige håndhjul bruger flad nøgleforbindelse (GB/T 1096), og det transmitterede drejningsmoment er mindre end eller lig med 50N ・ m;
Forbindelse med spændingssmur: Højpræcisionshåndhjul bruger spændingshylster (ISO 286-1), og koaksialitetsfejlen er mindre end 0. 0 5mm. F.eks. Bruger en præcisionsstore håndhjul en spændingsmuffe til at opnå en fodernøjagtighed på 0,001 mm.
4. håndtag/greb: kernen i ergonomi
Håndtaget bestemmer driftens komfort og er designet i henhold til den naturlige krumning af håndfladen:
Cylindrisk håndtag: diameter 30-40 mm, længde 80-120 mm, egnet til langvarig rotation;
Håndtag af D-type: Et medicinsk udstyr håndhjul bruger et D-type håndtag, Palm Fit-området øges med 20%, og drifts træthed falder med 35%.
2. Transmissionsprincip: Konvertering af bevægelse fra rotation til lineær bevægelse
1. Geardrevet håndhjul: Præcis beregning af modul og antal tænder
Håndhjulet kører tandhjulet til at drive stativet eller det store gear for at opnå bevægelseskonvertering:
Modul (M): Bestemmer gearhøjden. Når m =2 er banen 6,28 mm. Modulet for et fræsemaskine håndhjul er 3, og det matches med en 60- tandudstyr med en tilførselshastighed på 180 mm pr. Tur;
Transmissionsforhold (i): i=z2/z1 (z er antallet af tænder). Når jeg =10, roterer håndhjulet 10 gange, og udgangsakslen roterer 1 gang og opnår deceleration og drejningsmomentforøgelse.
2. Worm Gear Håndhjul: Realisering af selvlåsende funktion
Ved hjælp af orm til at køre ormhjul har det omvendt selvlåsende egenskaber:
Antal ormhoveder: En én-hoved orm har stort transmissionsforhold (i =40-80), men lav effektivitet (<50%);
Worm Gear Materiale: Almindeligt brugt tinbronze (ZCUSN10PB1), reducer orm slid, en bestemt elevatorhastighedsbegrænser håndhjulet bruger orm gear for at sikre automatisk låsning efter manuel frigivelse under strømafbrydelse.
3. Skruemøtrikhåndhjul: Helixvinkel bestemmer effektiviteten
Håndhjulet roterer for at drive skruen, og møtrikken bevæger sig lineært:
Helix vinkel (λ): selvlåsning når λ<4°, suitable for jack handwheel; efficiency>90% når λ =15 grad, egnet til værktøjsfoder håndhjul;
Bly (p): p {{0}} tonehøjde × Antal hoveder, et bestemt drejebænk håndhjul har en føring på 5 mm, feeds 5 mm pr. Tur og opnår en nøjagtighed på 0,01 mm/gitter med en urskive.
4. Friktion transmission Håndhjul: Anti-glide design af overfladetekstur
Bevægelsen overføres gennem friktionen mellem kanten og kontaktoverfladen, hvilket er almindeligt i justeringsknapper:
Friktionskoefficient (μ): gummiovertrukket kant μ =0. 8, egnet til præcisions finjustering, såsom mikroskop med fokus på håndhjul, 1 graders rotationsfortrængning 0. 002mm;
Forudindlæsningsjustering: Juster trykket gennem fjedre eller møtrikker, og forudindlæsning af et testudstyr håndhjul kan justeres til at tilpasse sig forskellige belastningsscenarier.
3. Mekaniske egenskaber: Matematisk model for driftskraft og drejningsmoment
1. Momentberegningsformel: T=F × R
Radius (R): Jo større radius af håndhjulet er, jo mindre er den krævede driftskraft (F). For eksempel: for en 2 0 0 mm diameter håndhjul (r =100 mm), når der kræves en 50n ・ m drejningsmomentudgang, f =50 n ・ m/0,1 m =500 n;
Human-maskine-grænse: Den kontinuerlige driftsstyrke hos en voksen mand anbefales at være mindre end eller lig med 300N. Hvis den overstiger, skal der tilføjes en hjælpemekanisme. For eksempel er et tungt ventilhåndhjul udstyret med en gearhastighedsforøgelse, og driftsstyrken reduceres fra 800N til 200N.
2. Leveroptimering: Håndteringspositionens nøglerolle
Afstanden (håndtaget) på håndtaget væk fra hjulcentret påvirker direkte drejningsmomentet:
Excentrisk håndtag: Håndtaget af et kranhåndhjul er 50 mm excentrisk, og drejningsmomentet øges med 15% under den samme driftsstyrke;
Symmetrisk håndtag: Det dobbelte håndtagsdesign afbalancerer kraften, såsom det symmetriske håndtag på skibets ratt, for at undgå ujævn bærende kraft forårsaget af ensidig kraft.
3. Friktionstab og forbedring af effektiviteten
Bærende valg bestemmer transmissionseffektivitet:
Glideleje: Friktionskoefficient 0. 1-0. 2, egnet til lavhastighedshåndhjul (<50rpm);
Rullende leje: Friktionskoefficient 0. 001-0. 005, et højhastighedshåndhjul bruger dybe rilleboldlejer, effektiviteten øges fra 85%til 98%, og det årlige energiforbrug reduceres med 20%.
4. grænsebelastning og strukturel styrke
Valg af materiale skal opfylde det maksimale arbejdsmoment:
Cast iron handwheel: tensile strength ≥200MPa, suitable for heavy loads (>100N・m);
Aluminiumslegering håndhjul: Lidt lavere styrke (150MPa), men 50% lettere, foretrækkes til visse bærbare udstyr.
4. principforskelle mellem typiske applikationsscenarier
1. Maskinværktøjshåndhjul: Præcisionskontrol af foder på mikronniveau
DIAL -princip: Håndhjulskallen underdeler skruens bly, såsom en bly på 5 mm, en urskive på 1 0 0 gitter, og hvert gitter er 0,05 mm;
Anti-backlash-mekanisme: Et fjederforbundet gearpar bruges til at eliminere omvendt tilbageslag. Efter håndhjulet fra et bestemt bearbejdningscenter eliminerer tilbageslag, reduceres den omvendte fejl fra 0. 0 2mm til 0,005 mm.
2. Ventil Håndhjul: Arbejdsbesparende design til stort drejningsmomentudgang
Reduktion af flere trin: håndhjul → lille gear → stort gear → ventilstamme, transmissionsforholdet kan nå 50: 1, og en DN300-ventilhåndhjul reduceres fra 1200N til 40N til 3- fase reduktion;
Positionsfeedback: Den integrerede markør og opkald viser ventilåbningen for at undgå skader på tætningen på grund af overstramning.
3. medicinsk udstyr Håndhjul: Krav med lav friktion i sterilt miljø
Keramiske lejer: Friktionskoefficient 0. 0005, og korrosionsbestandighed, såsom CT -sengejustering håndhjul ved hjælp af keramiske lejer, for at sikre millioner af rotationer uden problemer;
Glat overfladebehandling: Elektroplettering af hård krom (ruhed RA mindre end eller lig med 0. 2μm), let at tørre og desinficere med alkohol, i tråd med ISO 13485 medicinske udstyrsstandarder.
4. Aerospace Handwheel: Operational Pålidelighed i vægtløshed
Lige drejningsmomentdesign: Håndhjulets centrum falder sammen med aksekernen for at undgå rotation uden akse under vægtløshed. En satellitindstillingsjustering håndhjul opnår centrum af tyngdekraften gennem en modvægt;
Resistent materiale med lav temperatur: polyimid (-200 grad ~ +260 grad) bruges til at sikre jævn drift i ekstreme rummiljøer.
5. Nøglepunkter for design og fremstilling: Fuld processtyring fra materialer til præcision
1. Tre principper for valg af materiale
Belastningsmatchning: ABS -plast (lave omkostninger) for let belastning, aluminiumslegering (YL112) til medium belastning og støbejern (HT200) for tung belastning;
Miljøtilpasning: 304 Rustfrit stål til fugtigt miljø, messing (H62) til højtemperaturmiljø. Håndhjulet af et kemisk udstyr mislykkedes på grund af korrosion inden for et halvt år, fordi det ikke brugte rustfrit stål.
2. Anti-slip-strategi til overfladebehandling
Knurling -proces: Mesh Knurling (Gb/T 64 0 3.3) med en dybde på 0. 5-1 mm, egnet til tørt miljø;
Gummibelægning: nitrilgummi med en landhårdhed på {{0}} a, friktionskoefficienten for våd hånddrift øges til 0,7, såsom det nødvendige design af dykkerudstyr håndhjul.
3. Precision Standard og Tolerance Control
Skafthulletolerance: H7/G6 Fit (clearance fit) for at sikre fleksibel rotation af håndhjulet. Håndhjulet af et maskinværktøj forårsagede foderstang på grund af det stramme skafthul;
Radial runout: Præcision håndhjul mindre end eller lig med {{0}}. 02mm, almindeligt håndhjul mindre end eller lig med 0,1 mm, dynamisk balancestest (ISO 1940) for at sikre glat rotation.
4. Testspecifikationer og livsverifikation
Træthedstest: drejningsmomentdæmpning mindre end eller lig med 10% efter 500, 000 rotationer. Et bestemt mærke håndhjul bestod 1 million tests, og dets liv er dobbelt så stor som branchestandarden;
Ultimate Load Test: Påfør 1,5 gange det nominelle drejningsmoment i 10 minutter uden deformation for at sikre sikkerhedsredundans.
6. Industri -tendenser: Intelligent og humaniseret teknologiopgradering
1. Intelligent håndhjul: Integreret kodereposition Feedback
Absolut koder: Output digitalt signal, når håndhjulet roterer, med en nøjagtighed på 0. 01 grad. Efter at håndhjulet af et bestemt CNC -maskinværktøj er integreret med en koder, realiseres den digitale optagelse af manuelt feed;
Momentsensor: Overvågning af realtid af driftskraft, automatisk alarm, når overbelastet, såsom vedligeholdelseshåndhjældrevedhold, for at forhindre skader på udstyr forårsaget af forkertoperation.
2. Justerbar dæmpning af håndhjul: justering i realtidsmoment
Magnetorheologisk dæmpning: Juster dæmpningskraften gennem strøm, det justerbare dæmpningsområde for et bestemt præcisionsinstrumenthåndhjul er 0-5 n ・ m, som kan opfylde forskellige præcisionskrav;
Mekanisk dæmpning: Friktionsplade + fjederstruktur er vedtaget, let rotation med uret, mod uret øges dæmpning, for at forhindre forkert tilbagekald.
3. Letvægtsdesign: Påføring af kulfiberkompositmaterialer
Carbon Fiber Håndhjul: Densitet 1,8 g/cm³, kun 1/4 af støbejern, styrke op til 300MPa, et bestemt luftfartshåndhjul reducerede vægt med 60%og forbedret operationel fleksibilitet;
Hule eger: 3D -trykt hul struktur, vægttab på 30%, mens den opretholder styrke, egnet til bærbare enheder.
4. Human-computerinteraktionsoptimering: Sfærisk håndtag passer til håndfladen
Bionic Design: Håndteret passerer den naturlige krumning af håndfladen. Et bestemt medicinsk håndhjul beståede den ergonomiske test, og den drifts træthedstid blev forlænget fra 30 minutter til 2 timer;
Anti-slip-mønsteropgradering: Bionisk hajhudmønster bruges, friktionskoefficienten øges med 20%, og det bærer ikke handsker, der opfylder den industrielle ergonomistandard (ISO 6385).
Oversigt
Det mekaniske princip i håndhjulet er i det væsentlige "den optimerede konvertering af menneskelig input og mekanisk output". Fra friktionsdesignet af hjulkanten til spiraloverførslen af skruen, fra gearhastighedsreduktion og drejningsmomentforøgelse til den ergonomiske håndtagsform, afspejler hver detalje visdommen i mekanisk design. Med udviklingen af intelligent og let teknologi opgraderes håndhjul fra enkle driftskomponenter til intelligente terminaler med integrerede feedback- og justeringsfunktioner. For industrielt udstyr kan forståelse af de mekaniske principper for håndhjul ikke kun forbedre driftseffektiviteten, men også undgå problemer, såsom "kraftoverførselsfejl" fra designkilden. I bølgen af automatisering og digitalisering vil håndhjul, som den "sidste forsvarslinje for interaktion mellem mennesker og computere", fortsætte med at fremme nøjagtigheden og bekvemmeligheden ved mekanisk drift gennem innovation på principniveau.
